Pixelman: Softwarový balík pro detektory Medipix
Pixelman je softwarový balík určený pro sběr dat a řízení polovodičových pixelových detektorů Medipix2.
Podporuje všechny dostupné členy rodiny Medipix2 (Medipix 2.1, Medipix2 MXR, Timepix, Medipix 2.1 Quad, Medipix2 MXR Quad) a dva typy rozhraní (MUROS a USB).
Pro účely evaluace lze Pixelman zdarma stáhnout. Licence Pixelman je dodávána s USB rozhraním Medipix nebo ji lze zakoupit samostatně. Členové mezinárodních kolaborací Medipix2 a Medipix3 získávají licenci zdarma.
Technická podpora je dostupná pro licencované uživatele.
USB rozhraní pro detektory Medipix
USB rozhraní pro Medipix slouží ke čtení dat z detektorůMedipix2 a k řízení akvizice dat. Bylo navrženo s důrazem na maximální flexibilitu a přenositelnost. Rozhraní lze ovládat prostřednictvím softwaru Pixelman.
Version 1.22
Aktuálně distribuovaná verze. Nabízí plnou podporu detektoru Timepix s volitelnou frekvencí hodinového signálu (10, 20, 40 a 80 MHz). Součástí je integrovaný spektroskopický modul.
Lite Ver. 1.3
Velmi kompaktní provedení o rozměrech 60 × 15 mm. Rozhraní (verze 1.2) a čip Medipix2 (MXR) jsou integrovány na jedné desce plošných spojů. Součástí je integrovaný spektroskopický modul.
FITPix Ver. 2.4
Rozhraní řízené FPGA s podporou USB 2.0. Podporuje všechny čipy (Medipix2, Timepix, Medipix3). Využívá sériové rozhraní umožňující snímání rychlostí až 90 snímků za sekundu (pro jeden čip).
FITPix Ver. 3.0
Rozhraní řízené FPGA s podporou USB 2.0. Podporuje všechny čipy (Medipix2, Timepix, Medipix3). Využívá sériové nebo paralelní rozhraní umožňující snímání rychlostí až 850 snímků za sekundu (pro jeden čip).
Cena závisí na členství v mezinárodních kolaboracích Medipix2 a Medipix3. Při objednávce je nutné uvést svůj status.
RASPix

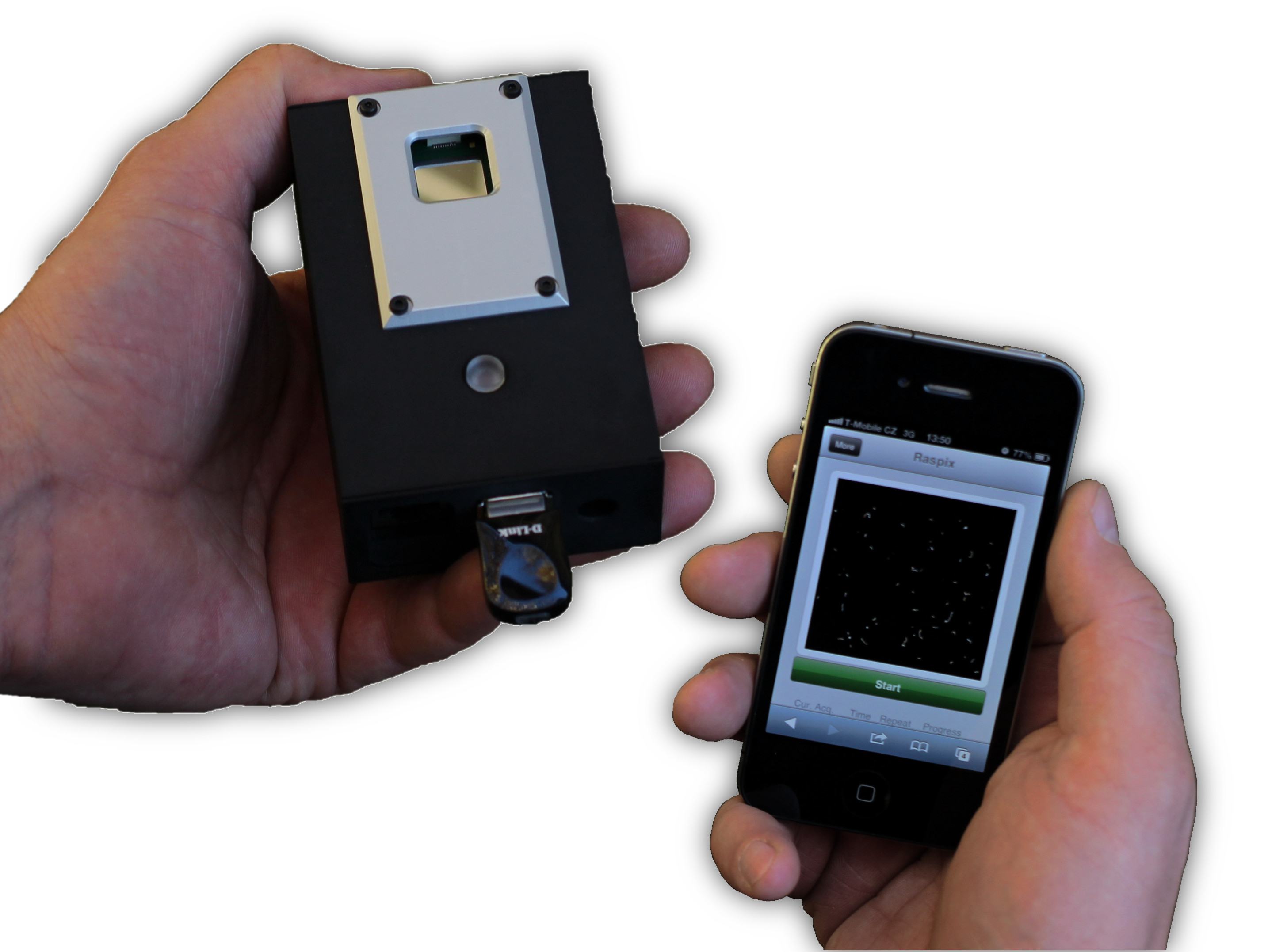

RASPix is very universal solution of radiation camera with excellent connectivity and portability. The system consists of RASPix interface with speed of up to 15 frames per second and single Timepix radiation imaging detector with sensor according to customer preference (standardly 300 µm thick silicon). The system can be extended attaching further Timepix layers forming a particle tracker or multilayer imager. The system can be used in imaging applications (e.g. X-ray or neutron imaging) as well as for radiation monitoring where its ability to recognize individual particles, sort them to several basic groups (X-rays, electrons, alphas etc.) and measure their energies is utilized with great advantage. If more than single detector layer is used then also direction of particles can be determined.
The RASPix device is controlled and data are read-out via 100 Mbit Ethernet cable or via Wi-Fi connection. It can work either fully autonomously in "stand-alone mode" being remotely controlled via internet. The functioning is configured via web based interface from any internet enabled device equipped with web browser including tablets or smartphones. The measured data are stored either locally (SSD card, USB flash drive) or remotely to network drive of external data server. The data can be downloaded using built-in FTP server. The device can be operated also locally in combination with personal computer equipped with Pixelman software (MS-Windows, Linux, MAC-OS).
Send an order
WIDEPix 4×5

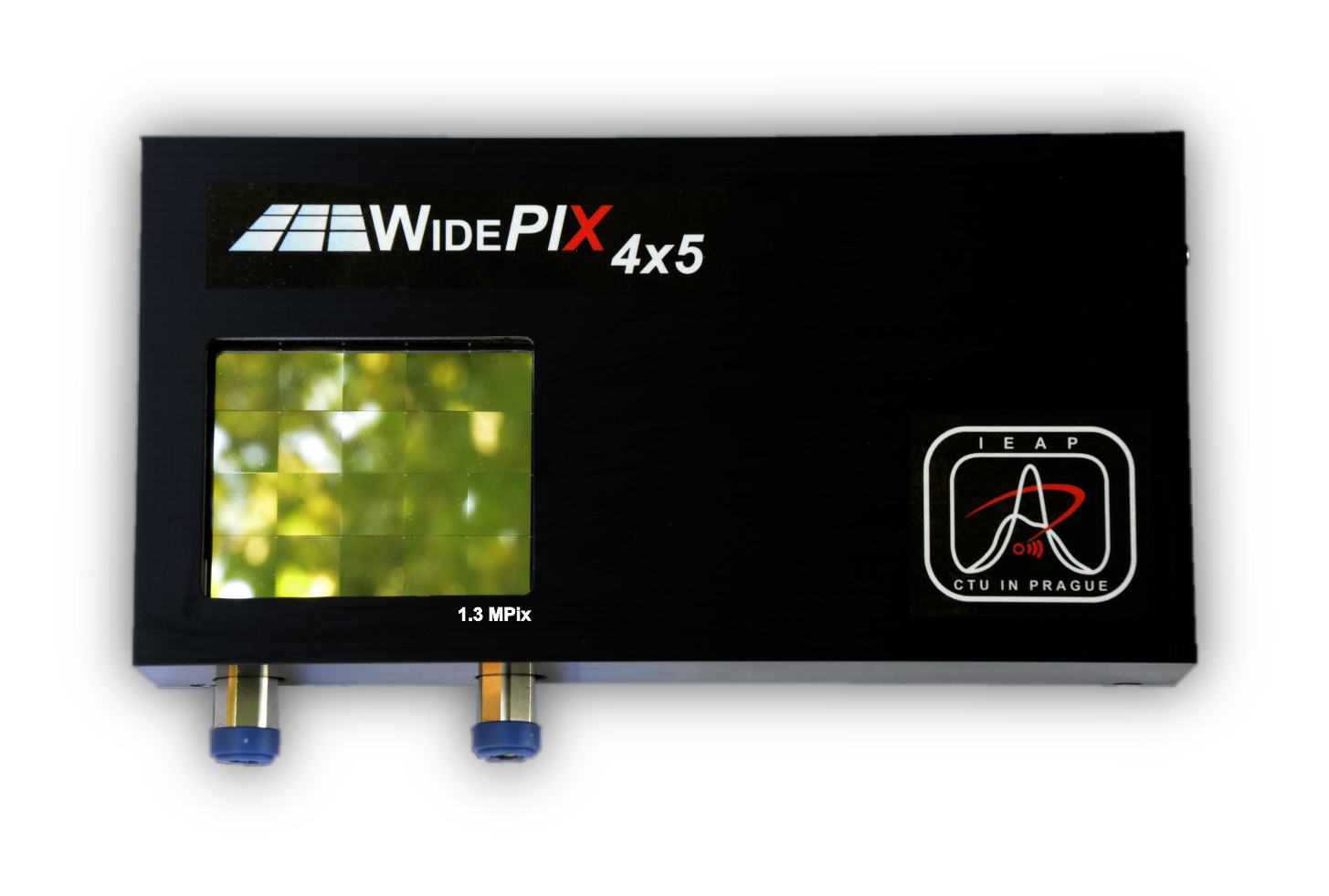

Velkoplošný zobrazovací detektor WIDEPix 4×5 s rozlišením 1280 × 1024 pixelů (1,3 megapixelu) a souvislou citlivou plochou je tvořen maticí citlivých detektorových modulů.
Každý modul obsahuje jeden hybridní detektor Timepix (256 × 256 pixelů) s bezokrajovým křemíkovým senzorem. Díky tomu je celá plocha zařízení plně citlivá.
Každý pixel obsahuje integrovaný digitální čítač zaznamenávající počet částic (například rentgenových fotonů). Princip počítání jednotlivých částic zajišťuje bezšumovou detekci bez přídavného šumu (integrační i vyčítací šum jsou nulové).
Tento způsob detekce umožňuje získávat snímky s velmi vysokým kontrastem a mimořádně širokým dynamickým rozsahem (teoreticky neomezeným). Díky tomu lze s vysokým kontrastem zobrazovat i objekty s nízkou hustotou, jako jsou plasty nebo měkké tkáně.
WIDEPix 10×10

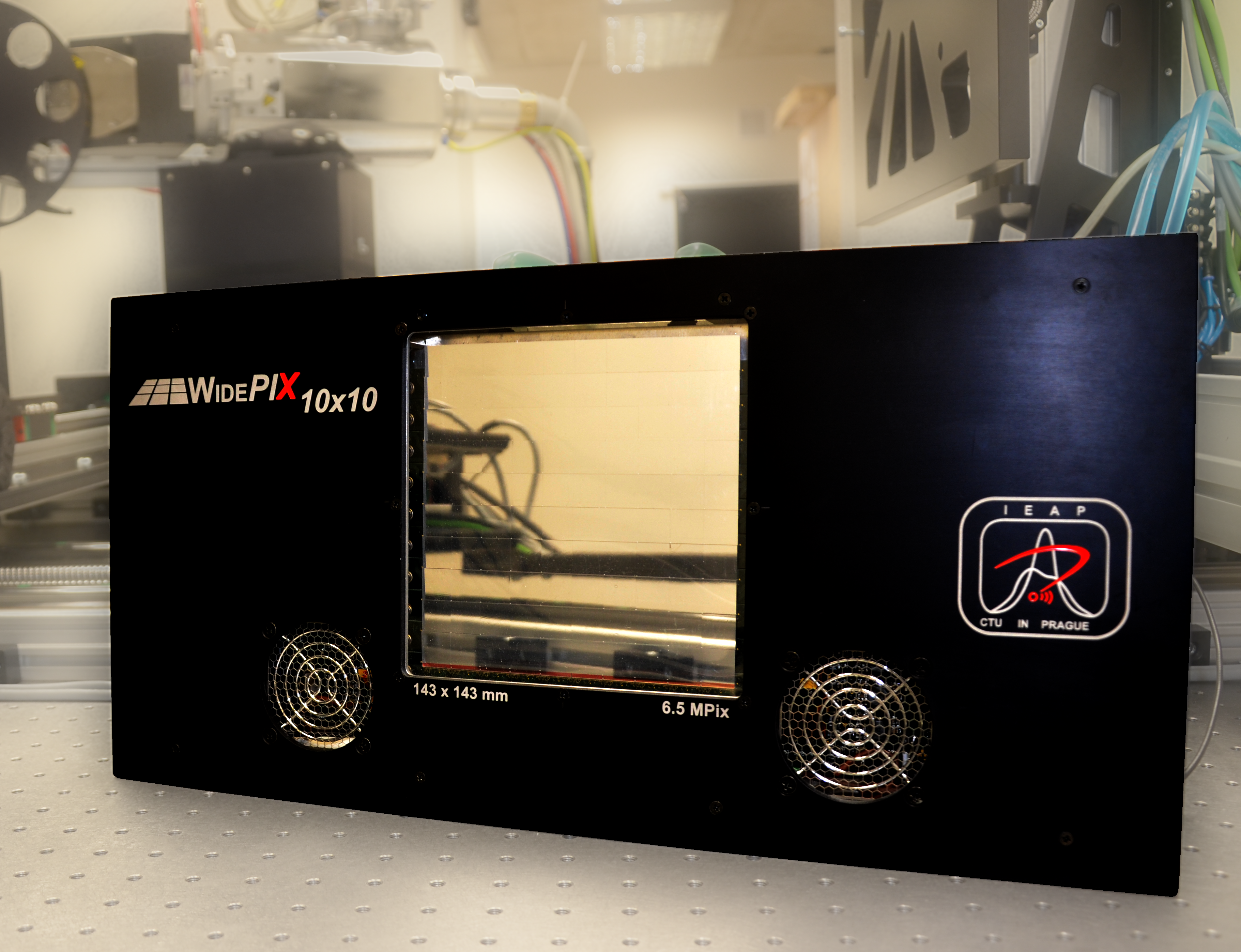

WIDEPix 10×10 je největší zobrazovací detektor na světě založený na počítání jednotlivých částic. Nabízí rozlišení 2560 × 2560 pixelů (6,5 megapixelu) a souvislou citlivou plochu tvořenou maticí detektorových modulů.
Každý modul obsahuje hybridní detektor Timepix (256 × 256 pixelů) s bezokrajovým křemíkovým senzorem. Celá plocha detektoru je tedy plně aktivní.
Každý pixel je vybaven integrovaným digitálním čítačem částic (například rentgenových fotonů). Princip počítání částic zajišťuje bezšumovou registraci bez přidaného šumu. Výsledkem jsou snímky s velmi vysokým kontrastem a širokým dynamickým rozsahem.
Díky tomu lze s vysokým kontrastem zobrazovat i jemné struktury objektů s nízkou hustotou, například plastů nebo měkkých biologických tkání.
Revolver pro korekci tvrdnutí svazku (Beam Hardening Correction)
V oblasti rentgenové radiografie lze kvalitu obrazu významně zlepšit pomocí korekce tvrdnutí svazku, zejména při použití pixelových detektorů rodiny Medipix.
Pro kalibrační fázi této korekce se používá dvoukotoučový revolver filtrů (Filter Revolver). Každý kotouč může být osazen sedmi kalibračními prvky, což umožňuje vytvořit až 49 různých kombinací.
Kalibrátory jsou upevněny ve vyměnitelných držácích s bajonetovým mechanismem. Polohování filtrů zajišťují krokové motory s elektromagnetickou brzdou řízené jednotkou SMCU-7. Ovládání je možné přímo prostřednictvím softwaru Pixelman.
Software
Track Lab
Univerzální a vysoce výkonný software pro akvizici dat pro Timepix3, Katherine a další zařízení. Výstupní soubory jsou ve formátech Burdaman a MM.
Vyvinuto P. Mánkem.
Developed by P. Mánek.
More informationTrack Lab website
DownloadsLatest version
Older versions
DocumentationUser's manual
Read article in JINST
Multifile-Clustering
Offline shlukování (clustering) více souborů. Shlukování souborů ve formátu Burdaman. Podporuje korekci časového „timewalk“ efektu a energetickou kalibraci. Výstupní soubory jsou ve formátu MM.
Vyvinuto L. Medunou.
Windows 64-bit downloadMultifile-Clustering.zip
macOS 64-bit downloadMultifile-Clustering.zip
Linux 64-bit downloadMultifile-Clustering.zip
Cluster-Viewer
Prohlížení a procházení shlukovaných souborů. Tento nástroj umožňuje offline procházet shlukované soubory ve formátu MM a filtrovat je. Podporuje také režim opakovaného přehrávání (replay mode). Podporuje soubory Burdaman. Testovací data jsou uvedena na konci této stránky.
Vyvinuto L. Medunou.
Windows 64-bit downloadCluster-Viewer.zip
macOS 64-bit downloadCluster-Viewer.zip
Linux 64-bit downloadCluster-Viewer.zip
Burdaman
Akviziční software vyvinutý autorem čtecího systému Katherine. Je určen pro pokročilé uživatele, doporučuje se hlubší znalost detektoru Timepix3. Podporuje všechny funkce zařízení Timepix3 a systému Katherine.
Vyvinuto P. Burianem.
Windows 64-bit downloadBurdaman.zip [archive]
SATRAM

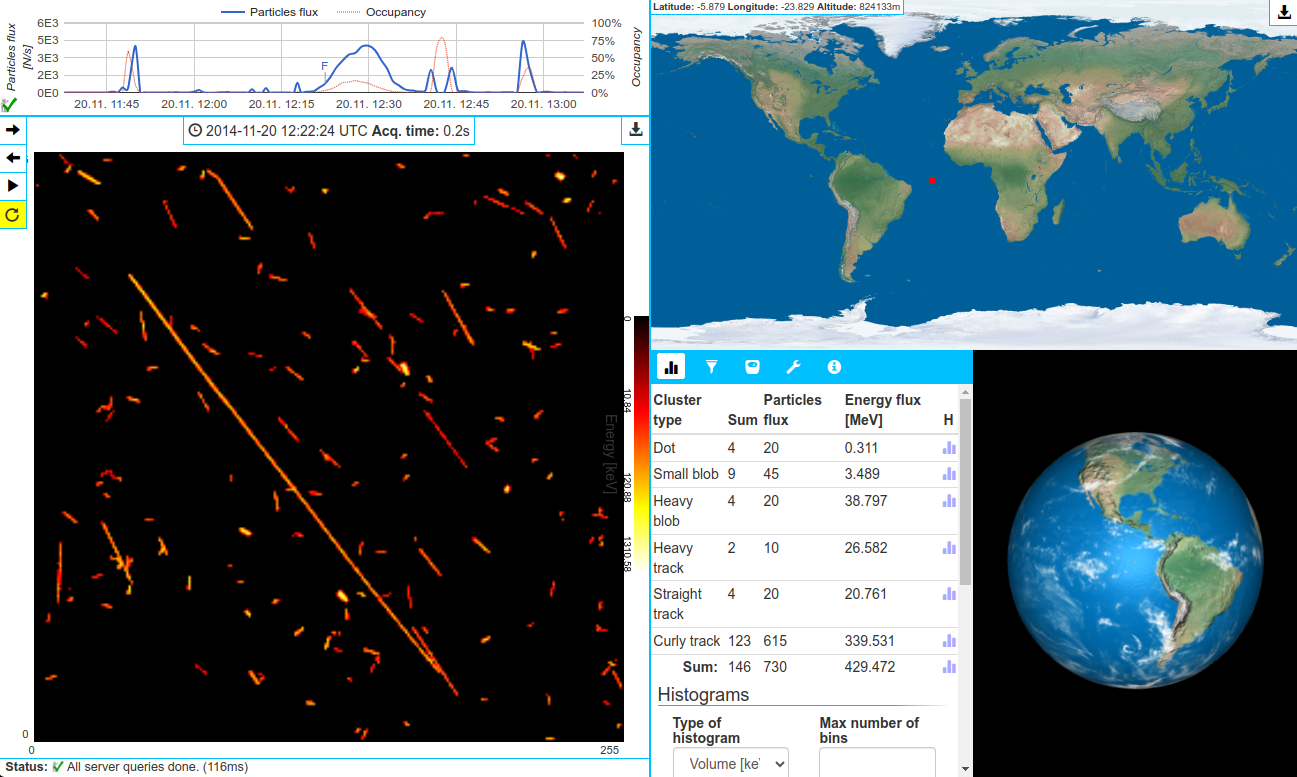

Vizualizace měření provedených detektorem Timepix na palubě satelitu Proba-V (nízká oběžná dráha Země). Podporuje všechny moderní webové prohlížeče, není potřeba žádné stahování.
Vyvinuto H. Waage.
Available onlineLaunch visualization
Documentation (in Czech)Archived master's thesis
